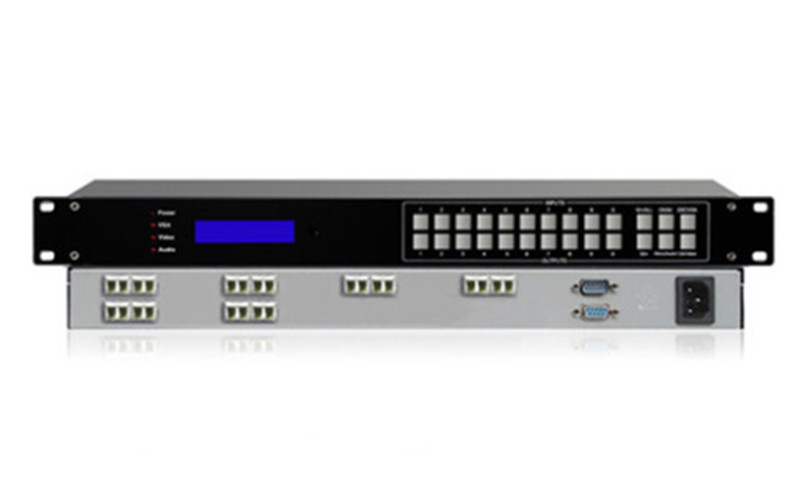

4系列光矩阵
介绍
华通鑫达4系列光接口矩阵，通过光纤长距离实时传输非压缩高清视频信号，具有高可靠性和卓越的高分辨率图像性能。采用了独特的全数字式零压缩技术,实现了视频图像像素对像素的完美传输，支持分辨率1920×1080P60，最高可达1920×1200P60。 由于光传输方式固有的安全性、低损耗性和抗干扰性，特别适用于需要以最高品质中长距离传输高分辨率图像的应用场合，如政府、军队和医疗等系统。可支持4x4路光信号。
特性
●四光纤数字R、G、B、CLOCK信号无损传输
●输入端可接收550m*/20Km *远的信号（根据应用距离选择对应模组）
●输出端可输出550m*/20Km *（需配合讯维Fiber输入接口设备）
●常温自散热技术
●UC/OS-II操作系统
●支持分辨率1920×1080P60，最高可达1920×1200P60
●掉电现场保护
●提供多种管理方式：本机面板控制，RS232及网络等远程控制
●*50/125多模4芯光纤
功能特性
技术参数
· 光波长 | 850nm（多模）/1310nm（单模） |
传输距离 | 550m/20Km |
光纤接口 | 4LC |
光输出功率 | -9.5dBm |
控制类型
· 控制方式 | 面板、遥控、软件 |
面板按键 | 触点 |
控制接口 | RS-232(DB9) |
波特率与协议波特率 | 9600 |
数据位 | 8位 |
停止位 | 1位，无奇偶校验位 |
串行控制口结构 | 2=TX，3=RX，5=GND |
产品规格
· 电 源 | 100VAC ~ 240VAC, 50/60 Hz |
存储环境温度 | -20°C ~ +60°C |
工作温度 | 0℃-50℃ |
相对环境湿度 | 5%~ 75% |
尺寸 | 1U |
产品型号
型号 | 规格 |
HTXD-FB0402 | 输入：4路， 输出：2路 ，机箱：1U |
HTXD-FB0404 | 输入：4路， 输出：4路 ，机箱：1U |
