HA7100模块卡适用于HA7000机架，支持热插拔，提供1个固定的PON口和1个千兆GE上联口。可承载20km内32个ONU(10km内64个ONU)同时接入，可以远端设备ONU通过光纤和无源光分配网络（ODN）组成的无源光网络连接。

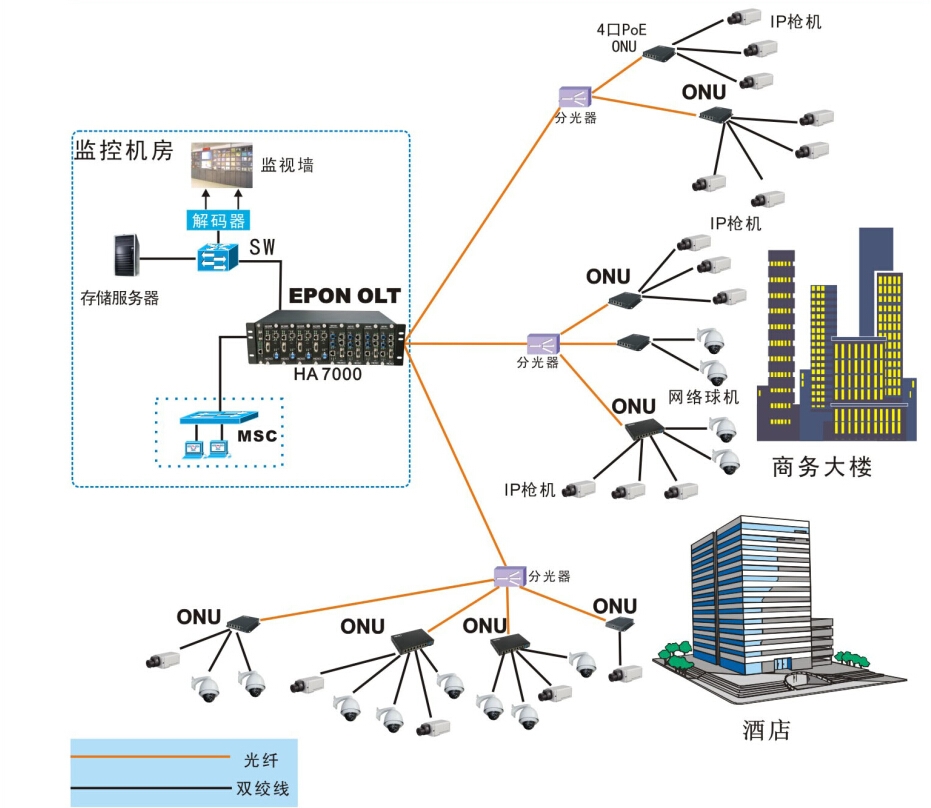

解决方案图
技术参数
业务 | 支持功能 |
工作波长 | 1310（RX）/1490（TX） |
光功率 | 0 ~ +7dBm |
接收灵敏度 | -27dBm |
最大传输距离 | 20km |
最大光分路比 | 1:64 |
容量 | HA7100：1个PON系统/ HA7102：2个PON系统 |
MAC地址表 | HA7100：4K/HA7102:8K |
接口 | PON接口:SC/PC(SFF封装) |
上联电接口：10/100/1000Mbps | |
1个FE管理网口,可通过网络访问 | |
1个RS232 DB9串口，用于设备调试 | |
MTBF | 10万小时 |
EPON特性 | 完全支持IEEE802.3ah协议 |
支持动态带宽分配（DBA），最小调整粒度为1Kbps | |
支持上下行对称1Gbps带宽 | |
支持每个逻辑链路的AES-128加密 | |
强大的OAM功能，实现对ONU的远程管理，维护与升级 | |
支持ONU自动发现与注册（即插即用） | |
支持协议 | 支持IEEE802.3、IEEE802.3u、IEEE802.3ab |
支持IEEE802.1Q VLAN | |
支持IEEE 802.1P QoS | |
网管 | 基于SNMP协议的图形界面管理 |
基于CLI的本地串口管理和远程GUI管理 | |
其它功能 | 支持IGMPv1/v2协议，支持IGMP Snooping和IGMP Proxy |
支持ONU批量配置、远程升级 | |
实时的告警检测，精确的故障定位 | |
支持告警信息发送到邮箱，支持短信告警 |
工作条件
参数 | 规格 |
电源 | DC5V |
功耗 | HA7100：4W/HA7102：10W |
工作温度 | -10～55℃ |
储存温度 | -40～70℃ |
湿度 | 5%～90%无凝结 |
