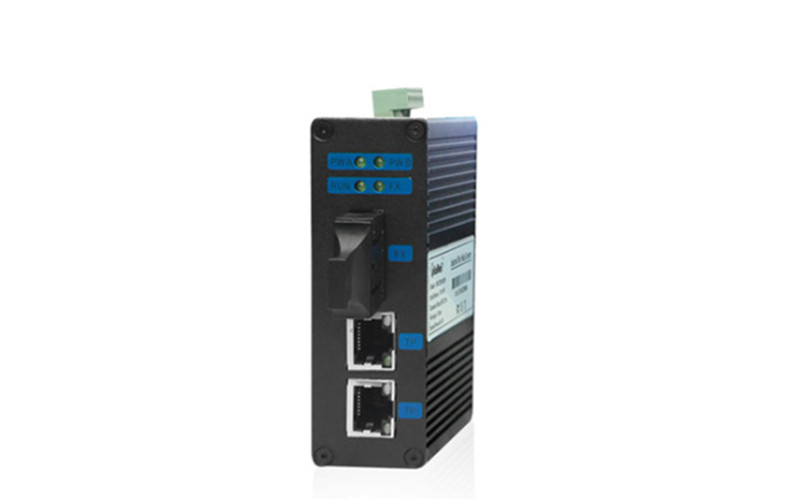

小型百兆1光2电工业级光纤收发器

产品描述：

HTXD-GYF201BM系列工业级光纤收发器（工业级光电转换器）是专为严酷苛刻的工业环境而设计的，可以实现2个10/100Base-Tx双绞线电信号和1个100Base-Fx光信号之间的转换。
HTXD-GYF201BM系列工业级光纤收发器工作温度范围-40℃~ +85℃，提供宽压双电源输入，导轨或壁挂式安装，通过危险环境认证并符合FCC、CE标准。可靠的工业级设计可以保证您的自动化系统无间断稳定运行。所有型号皆通过100%烤机测试。
产品采用国内外知名品牌的光模块，具有超低传输时延和线速转发能力，它将网络传输的距离从100米的铜线极限扩展到80公里。光接口支持的传输距离有2km（多模）、20km、40km、60km、80km（单模），支持多模双纤、单模双纤、单模单纤三种光纤传输模式，扩展了用户的需求；电接口支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测。

产品特点：

△工业以太网系列，专为严酷苛刻的工业环境而设计
△2个10/100Base-Tx电口，1个100Base-Fx光口
△电接口（RJ45接口）支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测
△光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC/LC接口可选
△传输距离系列齐全，可实现长达80公里的传输
△ 超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应
△ 支持宽范围交直流输入
△支持内部隔离，冗余双电源输入
△ 电源支持过载保护、防反接保护
△符合工业四级电磁兼容性要求
△ 超强防雷功能：采用进口防雷器件，防雷击，可抗感应高压，防浪涌等
△ 防雷等级：电源接口四级防雷
△ 无风扇高效散热，降低修复时间
△ IP40外壳防护等级，能够经受住恶劣环境的考验
△ 导轨或壁挂式安装
△ 宽温型：工作温度-40℃~ +85℃
△ 通过危险环境认证并符合FCC、CE标准
△ 所有型号皆通过100%烤机测试，保修期：5年

技术参数：

技术参数	参数描述
交换属性	MAC地址表：8K 包缓冲区：1Mbit 包转发率：200Mbps 交换延迟：<5μs
数据交换方式	存储转发(Store-and-Forward)
最大过滤速度	148800pps（100M）
以太网电接口
接口数量	2
协议标准	IEEE802.3、IEEE802.3u 10/100Base-Tx
速率	10/100Mbps自适应
双工模式	全/半双工
连接方式	网线交叉/直连自适应
传输距离	五类双绞线：100m
接口类型	RJ45接口
以太网光接口
接口数量	1
协议标准	IEEE802.3u 100Base-Fx
速率	100Mbps
波长	1310nm/1550nm
传输距离	多模双纤：2km 单模双纤/单模单纤：20km、40km、60km、80km
接口类型	LC/SC/ST/FC接口可选，单模光纤或多模光纤
电源	输入电压：24VDC（6 ~ 36V DC），冗余双电源输入,可支持更宽电压（6 ~ 60V DC）输入电流：<0.5A@24V DC 过载保护：支持反接保护：支持冗余保护：支持接入端子：4芯5.08mm间距插入式端子
机械特性	外壳：IP40防护等级，纯铝合金材质尺寸：98mm(长) x 78mm(宽) x 32mm(高) 重量：270g 安装方式：DIN导轨安装
工作环境	工作温度：-40°C ~ +85°C 储存温度：-40°C ~ +85°C 相对湿度：5 ~ 95%（无凝露）
行业标准	安规：UL 60950-1 EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS： EN61000-4-2防静电：±8KV接触放电，±15KV空气放电 EN61000-4-3电磁场：10V/m(80～1000MHz) EN61000-4-4瞬时高压：±4KV电源线，±2KV数据线 EN61000-4-5浪涌电压：±4KV/CM，±2KV/DM电源线，±2KV数据线 EN61000-4-6防传导：3V(10KHz～150KHz)，10V(150KHz～80KHz) 机械：IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) 工业：IEC61000-6-2 铁路：EN50155,EN50121-4 交通控制：NEMA TS-2
质保	保修期：5年

订购信息：

产品型号	产品描述
工业级10/100M双纤光纤收发器
HTXD-GYF201BMM	2个10/100Base-Tx电口、1个100Base-Fx 光口、多模2KM、宽温型-40～+85°C
HTXD-GYF201BMS20	2个10/100Base-Tx电口、1个100Base-Fx 光口、单模20KM、宽温型-40～+85°C
HTXD-GYF201BMS40	2个10/100Base-Tx电口、1个100Base-Fx 光口、单模40KM、宽温型-40～+85°C
HTXD-GYF201BMS60	2个10/100Base-Tx电口、1个100Base-Fx 光口、单模60KM、宽温型-40～+85°C
HTXD-GYF201BMS80	2个10/100Base-Tx电口、1个100Base-Fx 光口、单模80KM、宽温型-40～+85°C
工业级10/100M单纤光纤收发器
HTXD-GYF201BMSF/20	2个10/100Base-Tx电口、1个100Base-Fx 光口、单纤单模20KM、宽温型-40～+85°C
HTXD-GYF201BMSF/40	2个10/100Base-Tx电口、1个100Base-Fx 光口、单纤单模40KM、宽温型-40～+85°C
HTXD-GYF201BMSF/60	2个10/100Base-Tx电口、1个100Base-Fx 光口、单纤单模60KM、宽温型-40～+85°C
HTXD-GYF201BMSF/80	2个10/100Base-Tx电口、1个100Base-Fx 光口、单纤单模80KM、宽温型-40～+85°C
上述工业级光电转换器产品，电接口：RJ45接口；光接口：LC/SC/ST/FC接口可选
