S6500全万兆三层核心交换机
产品概述
S6500系列交换机是TG-NET公司推出的全万兆三层核心交换机。S6500-24TF-2QF是一款增强型IPv6全万兆以太网交换机，融合了硬件IPv6、MPLS、组播、Qos、带宽控制、网络安全等智能业务特性。整机采用模块化设计，最大支持32个万兆SFP+端口，或24个万兆SFP+端口+2个40G QSFP+端口，关键模块均采用1:1冗余备份。支持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，非常适合各行业的网络核心、数据中心、城域网核心和汇聚、园区网络核心等场所。

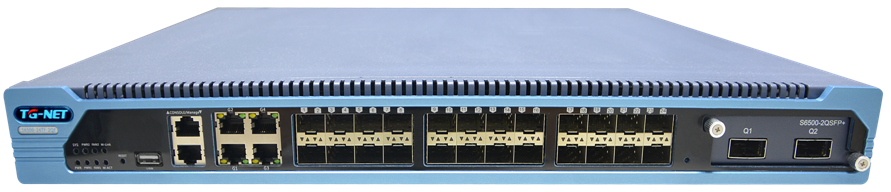

产品外观
S6500-24TF-2QF
24个万兆SFP+端口；
4个10/100/1000M电口
1个扩展插 （可扩展2个40G QSFP+端口 或 8个万兆SFP+端口）；
1个USB 2.0口；
1个RS232 R45型Console口；
1个10/100/1000M R45型带外网管口；
产品特点
n 丰富的端口类型，灵活的端口扩展
S6500系列交换机支持24个万兆SFP+端口，同时可扩展8个万兆SFP+端口、或2个40G QSFP+端口，满足各行业多端口万兆需求，并可平滑过渡到下一代40G网络。
n 完善的安全控制策略
S6500系列支持基于端口的用户IP+MAC地址认证、支持MAC地址过滤、支持ARP过滤、支持CPU保护、支持基于端口的802.1X认证、远程Radius、TACACS+认证，支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒，同时支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。支持用户分级管理和口令保护，通过访问权限的控制，以及全方位的安全控制策略，保证网络安全策略实时有效。
n 完备的可靠性保护机制
支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；
支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；
支持VRRP虚拟冗余路由协议，将多台网关设备虚拟成一台网关，可实现网关的负载分担及毫秒级网关切换冗余保护；
采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110～240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行；
支持2个热插拔内置式冗余电源，一路电源出现故障可不间断的保障设备正常运行；
先进的前后风道设计，大大提高散热效率。
n 全面支持MPLS
S6500支持二层MPLS VPN，包括Martini协议（VPWS）和VPLS，支持RFC2547bis三层MPLS VPN，具有良好的兼容性，可以与其他主流厂家的设备实现MPLS VPN业务的全面互通，满足客户精准访问控制、网络隔离以及服务质量等高级网络管理控制需求。
n 全面支持IPv6
S6500系列基于硬件的IPv4/IPv6 双栈平台，支持丰富的IPv4 和IPv6 三层路由协议、组播协议和策略路由机制，实现IPv4 到IPv6 的平滑升级。
S6500系列已经通过了国际最权威的IPv6 Ready 金牌认证，而且通过了信息产业部严格的IPv6 入网测试。既可以用于纯IPv4或IPv6网络，也可以用于IPv4到IPv6共存的网络，组网方式灵活，充分满足当前网络从IPv4向IPv6过渡的需求。
n 便捷的管理维护
通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；
支持SNMP网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；
支持命令行接口（CLI）、Telnet、Console口进行管理，适合专业的网络管理人员；
支持SSH2.0等加密方式，使得管理更加安全；
支持PDP、LLDP协议，使网络管理更为简单；
支持NTP时钟协议，可自动同步网络时间；
支持Reset按钮一键恢复出厂设置；
支持端口短接恢复出厂设置，使维护更加简单；
支持TG云盒子统一管理，创新的360式网络诊断；
n 全新节能设计，引领低碳通信
遵循IEEE 802.3az（Energy Efficient Ethernet 能效以太网），提供端口低耗电闲置模式，根据线缆长度进行相应输出功率调整，并且支持无连接时端口休眠，大幅度降低功耗。
产品规格
项目 | S6500-24TF-2QF |
固定端口 | 24个万兆SFP+端口 |
4个10/100/1000M电口 | |
扩展槽 | 1个扩展插 |
扩展子卡 | 1个8*10G万兆口子卡 |
1个2*40G万兆口子卡 | |
USB口 | 1个USB 2.0口 |
管理端口 | 1个Console口 |
1个10/100/1000M R45带外网管口； | |
Reset按钮 | 支持一键恢复 |
交换容量 | 1280Gbps |
包转发率 | 960Mpps |
工作温度 | -5~50°C |
存储温度 | -20~70°C |
工作湿度 | 10%～90%无凝结 |
存储湿度 | 5%～95%无凝结 |
外观尺寸 | 444（L)×425(W)×44.5(H)mm |
整机重量 | <8Kg |
输入电压 | AC：110～240V/50～60Hz，支持热插拔内置式双电源备份 |
整机功耗 | <100W |
业务特性
项目 | S6500-24TF-2QF |
支持协议标准 | IEEE 802.3ad,链路聚合协议； |
IEEE 802.3,10BASE-T以太网； | |
IEEE 802.3u,快速以太网标准； | |
IEEE 802.3ab,千兆以太网标准； | |
IEEE 802.3z,千兆以太网光纤标准； | |
IEEE 802.3ae,10G以太网标准； | |
IEEE 802.3ba,40/100G以太网标准； | |
IEEE 802.3x,全双工以太网数据链路层流控； | |
IEEE 802.3az,EEE高效节能以太网标准； | |
IEEE 802.1AB-2005,LLDP协议； | |
IEEE 802.1w,快速生成树协议； | |
IEEE 802.1q,VLAN标准； | |
IEEE 802.1p,QoS/CoS服务质量 ； | |
MAC地址 | 支持128K MAC地址表； |
支持自动更新，双向学习； | |
支持MAC地址老化时间设置； | |
VLAN配置 | 最大支持4096个VLAN； |
支持基于端口的VLAN； | |
支持802.1Q标准的VLAN； | |
支持Voice VLAN； | |
支持VLAN Mapping； | |
支持Private VLAN； | |
支持MAC VLAN； | |
支持Protocol VLAN； | |
支持Subnet VLAN； | |
支持QinQ； | |
生成树 | 支持STP生成树协议； |
支持RSTP快速生成树协议； | |
支持MSTP多生成树协议； | |
端口汇聚 | 支持32组汇聚 ，每组最多支持8个端口 |
支持静态聚合、动态聚合 | |
端口镜像 | 支持多对一的端口镜像，对镜像源端口的数量没有限制 |
环网保护 | 支持工业级环网协议ERPS |
端口隔离 | 支持下行端口相互隔离，同时都能与上行口通信 |
端口流控 | 支持半双工基于背压式控制； |
支持全双工基于PAUSE帧； | |
端口限速 | 支持基于端口的输入/输出带宽管理 |
巨型帧 | 最大支持9216Byte |
IP路由 | 支持静态路由； |
支持OSPF； | |
支持RIP v1/2； | |
支持VRRP v1/2/3虚拟冗余路由协议； | |
支持策略路由； | |
支持路由策略； | |
IPv6路由 | 支持IPv6静态路由； |
支持RIP、OSPFv3、RIPng、BGP4+、IS-ISv6 for IPv6； | |
支持手动隧道； | |
支持6to4隧道； | |
MPLS | 支持静态LSP； |
支持LDP动态建立LSP； | |
支持MPLS VPN； | |
组播控制 | 支持IGMP Snooping； |
支持IGMP Proxy； | |
支持PIM-SMv6、PIM-DMv6、PIM-SSMv6； | |
支持GARP 组播注册协议； | |
支持MVR（Multicast VLAN Registration）功能； | |
支持MLD v1/v2 Snooping（Multicast Listener Discovery Snooping）； | |
DHCP | 支持DHCP Client； |
支持DHCP Snooping； | |
支持DHCP Relay； | |
风暴抑制 | 支持对广播、组播、单播等进行抑制 |
安全特性 | 硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四层的ACL功能； |
支持基于端口的IP+MAC绑定； | |
支持MAC地址过滤； | |
支持ARP过滤； | |
支持CPU保护，限制上送CPU报文速率； | |
支持IP Source Guard； | |
支持ARP Detection功能； | |
支持IEEE 802.1x端口认证； | |
支持Radius认证； | |
支持TACACS+认证； | |
支持用户分级管理和口令保护； | |
QOS | SP（Strict Priorty），严格优先级轮转算法； |
WFQ (Weighted Fair Queuing)加权公平排队； | |
WRR (Weighted Round Robin)，加权优先级轮转算法； | |
Random Early Detect (RED)，随机早期检测算法； | |
WeightedRandomEarlyDetection (WRED)，加权随机早期检测算法； | |
Head Of Line，防止拥塞机制； | |
Best-Effort Service，尽力而为服务； | |
First come first served，先到先服务算法； | |
802.1p端口队列优先级算法； | |
Cos/Tos，QOS标记； | |
Differentiated Service，区分式服务； | |
网线线序 | 支持Auto-MDIX功能，自动识别直通网线和交叉网线 |
协商模式 | 支持端口自动协商功能（自协商传输速率和双工模式） |
系统维护 | 支持配置文件上传/下载； |
支持升级包上传； | |
支持WEB恢复出厂配置； | |
支持系统日志功能； | |
支持Ping； | |
支持电缆检测； | |
网络管理 | 支持TG云盒子管理； |
支持WEB界面管理（支持http及https协议）； | |
支持CLI界面管理； | |
支持Telnet远程管理； | |
支持SSH 2.0； | |
支持SNMP网管； | |
支持RMON； | |
支持LLDP； | |
支持UPnP； | |
支持NTP客户端； |
订购信息
设备名称 | 设备信息 |
S6500-24TF-2QF | 24个万兆SFP+端口；4个10/100/1000M电口；1个USB 2.0口；1个Console口；1个带外网管口；2个电源扩展插槽（标配1个电源） |
电源模块 | 电源模块信息 |
S6500-PWR-AC-180 | 热插拔内置式电源模块 220V交流电源模块（适用于S6500交换机）-输入电压AC 100-240V-最大功率180W-支持热插拔 |
扩展卡 | 扩展卡信息 |
S6500-2QSFP+ | 2个40G QSFP+端口扩展卡（需配QSFP+光模块） |
S6500-8SFP+ | 8个万兆SFP+端口（需配SFP+光模块） |
模块 | 模块信息 |
SFP-GE-T | 千兆SFP电口模块-(RJ45) |
SFP+-10GE-SX-MM850 | 万兆SFP+多模模块-(850nm,0.3km,LC) |
SFP+-10GE-LX-SM1310 | 万兆SFP+单模模块-(1310nm,10km,LC) |
QSFP+-40GE-SX-MM850-OM3 | 40G QSFP+多模模块-(850nm,100m,LC,OM3) |
QSFP+-40GE-SX-MM850-OM4 | 40G QSFP+多模模块-(850nm,150m,LC,OM4) |
SFP+-10GE-AOC | 集成2个SFP+万兆多模模块-铠装AOC光纤线-5M/15M/30M可选 |
SFP+-10GE-CU24-3M | 集成SFP+模块，10G高速电缆，长度3M，24号线径 |
