S6200全万兆核心交换机
产品概述
S6200系列交换机是TG-NET公司推出的全万兆核心交换机，目前推出S6200-12TF-8G、S6200-16TF是两款增强型多端口万兆以太网交换机，具备先进的硬件处理能力和最丰富的业务特性，适合大型企业网络和园区网的汇聚，中小企业网核心、以及城域网边缘网络建设使用。
产品外观
S6200-12TF-8G
12个万兆SFP+端口；
8个10/100/1000M电口
1个Console口；

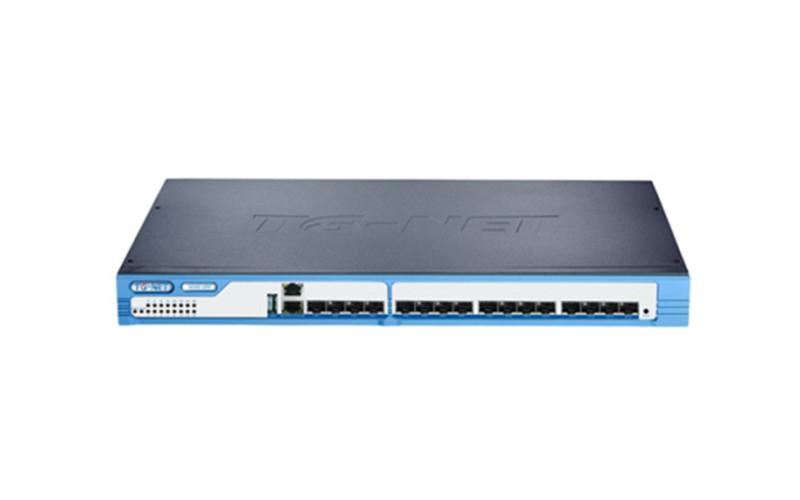

S6200-16TF
16个万兆SFP+端口；
1个Console口；
1个Manage网管口；
1个USB
产品特点
n 丰富的端口类型
S6200系列交换机支持12/16个万兆SFP+端口、适合小型万兆核心网络,其中8个电口和万兆千兆可切换设计可灵活接入路由、监控、公共服务器等千兆终端。
n 完善的安全控制策略
S6200系列支持基于端口的用户IP+MAC地址认证、支持MAC地址过滤、支持ARP过滤、支持CPU保护、支持基于端口的802.1X认证、远程Radius、TACACS+认证，支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四层的ACL功能，有效防御ARP攻击和病毒，同时支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。支持用户分级管理和口令保护，通过访问权限的控制，以及全方位的安全控制策略，保证网络安全策略实时有效。
n 完备的可靠性保护机制
支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；
支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；
采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应110～240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行；
n 便捷的管理维护
通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；
支持命令行配置、通过Telnet、Console口进行管理，适合专业的网络管理人员；
支持SNMP网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；
支持SSH2.0等加密方式，使得管理更加安全；
支持PDP、LLDP协议，使网络管理更为简单；
支持NTP时钟协议，可自动同步网络时间；
支持Reset按钮一键恢复出厂设置；
支持端口短接恢复出厂设置，使维护更加简单；
支持TG云盒子统一管理，创新的360式网络诊断；
产品规格
项目 | S6200-12TF-8G | S6200-16TF |
固定端口 | 12个万兆SFP+端口 | 16个万兆SFP+端口（千兆、万兆可切换） |
8个10/100/1000M电口 | 无 | |
管理端口 | 1个RS232 R45型Console口 | 1个RS232 R45型Console口 |
带外管理 | 无 | 1个10/100/1000M R45型带外网管口； |
Reset按钮 | 支持一键恢复 | 支持一键恢复 |
交换容量 | 260Gbps | 720 Gbps |
包转发率 | 191Mpps | 720 Mpps |
工作温度 | —5~50°C | |
存储温度 | —20~70°C | |
工作湿度 | 10%～90%无凝结 | |
存储湿度 | 5%～95%无凝结 | |
外观尺寸 | 444（L)×342(W)×44.5(H)mm | 440（L)×285(W)×44.5(H)mm |
整机重量 | <4Kg | |
输入电压 | AC：110～240V/50～60Hz | |
整机功耗 | <70W | |
业务特性
项目 | S6200-12TF-8G | S6200-16TF | |
支持协议标准 | IEEE 802.3ad,链路聚合协议； | ||
IEEE 802.3,10BASE-T以太网； | |||
IEEE 802.3u,快速以太网标准； | |||
IEEE 802.3ab,千兆以太网标准； | |||
IEEE 802.3ae,10G以太网标准； | |||
IEEE 802.3x,全双工以太网数据链路层流控； | |||
IEEE 802.1AB-2005,LLDP协议； | |||
MAC地址 | 支持32K MAC地址表； | ||
支持自动更新，双向学习； | |||
支持MAC地址老化时间设置； | |||
VLAN | 最大支持4096个VLAN； | ||
支持基于端口的VLAN； | |||
支持802.1Q标准的VLAN； | |||
支持Voice VLAN； | |||
支持VLAN Mapping； | |||
支持Private VLAN； | |||
支持MAC VLAN； | |||
支持Protocol VLAN； | |||
支持Subnet VLAN； | |||
生成树 | 支持STP生成树协议； | ||
支持RSTP快速生成树协议； | |||
支持MSTP多生成树协议； | |||
端口汇聚 | 支持16组汇聚 ，每组最多支持8个端口 | ||
支持静态聚合、动态聚合 | |||
端口镜像 | 支持多对一的端口镜像，对镜像源端口的数量没有限制 | ||
环网保护 | 支持工业级环网协议ERPS | ||
端口隔离 | 支持下行端口相互隔离，同时都能与上行口通信 | ||
端口流控 | 支持半双工基于背压式控制； | ||
支持全双工基于PAUSE帧； | |||
端口限速 | 支持基于端口的输入/输出带宽管理 | ||
巨型帧 | 最大支持9216Byte | ||
IP路由 | 不支持 | 支持IPv4和IPv6的静态路由； | |
组播控制 | 支持IGMP Snooping； | ||
支持IGMP Proxy； | |||
支持GARP 组播注册协议； | |||
支持MVR（Multicast VLAN Registration）功能； | |||
支持MLD v1/v2 Snooping（Multicast Listener Discovery Snooping）； | |||
DHCP | 支持DHCP Client； | ||
支持DHCP Snooping； | |||
支持DHCP Relay； | |||
风暴抑制 | 支持对广播、组播、单播等进行抑制 | ||
安全特性 | 硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四层的ACL功能； | ||
支持基于端口的IP+MAC绑定； | |||
支持MAC地址过滤； | |||
支持ARP过滤； | |||
支持CPU保护，限制上送CPU报文速率； | |||
支持IP Source Guard； | |||
支持ARP Detection功能； | |||
支持IEEE 802.1x端口认证； | |||
支持Radius认证； | |||
支持TACACS+认证； | |||
支持用户分级管理和口令保护； | |||
QOS | SP（Strict Priorty），严格优先级轮转算法； | ||
WFQ (Weighted Fair Queuing)加权公平排队； | |||
WRR (Weighted Round Robin)，加权优先级轮转算法； | |||
Random Early Detect (RED)，随机早期检测算法； | |||
WeightedRandomEarlyDetection (WRED)，加权随机早期检测算法； | |||
Head Of Line，防止拥塞机制； | |||
Best-Effort Service，尽力而为服务； | |||
First come first served，先到先服务算法； | |||
802.1p端口队列优先级算法； | |||
Cos/Tos，QOS标记； | |||
Differentiated Service，区分式服务； | |||
网线线序 | 支持Auto-MDIX功能，自动识别直通网线和交叉网线 | ||
协商模式 | 支持端口自动协商功能（自协商传输速率和双工模式） | ||
系统维护 | 支持配置文件上传/下载； | ||
支持升级包上传； | |||
支持WEB恢复出厂配置； | |||
支持系统日志功能； | |||
支持Ping； | |||
网络管理 | 不支持 | 支持TG云盒子管理； | |
支持WEB界面管理（支持http及https协议）； | |||
支持CLI界面管理； | |||
支持Telnet远程管理； | |||
支持SSH 2.0； | |||
支持SNMP网管； | |||
支持RMON； | |||
支持LLDP； | |||
支持UPnP； | |||
支持NTP客户端； | |||
订购信息
设备名称 | 设备信息 |
S6200-12TF-8G | 12个万兆SFP+端口；8个10/100/1000M电口；1个Console口； |
S6200-16TF | 16个万兆SFP+端口；1个Console口；1个带外管理口； |
光纤模块 | 模块信息 |
SFP+-10GE-SX-MM850 | 万兆SFP+多模模块-(850nm,0.3km,LC) |
SFP+-10GE-LX-SM1310 | 万兆SFP+单模模块-(1310nm,10km,LC) |
SFP+-10GE-CU24-3M | 集成SFP+模块，10G高速电缆，长度3M，24号线径 |
