产品概述
S5500系列交换机是TG-NET公司推出的下一代万兆盒式多层核心交换机，目前推出四款型号：S5500-28G-4TF、S5500-28F-4TF、S5500-52G-4TF、S5500-52F-4TF。S5500系列是一款增强型IPv6万兆以太网交换机，具备业界盒式交换机最先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，最大支持4个万兆SFP+端口，支持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代，可用于数据中心万兆服务器接入、城域网汇聚及园区网的核心。
产品外观

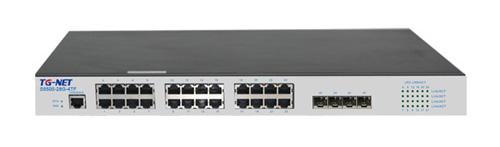

S5500-28G-4TF
24个10/100/1000M电口；
4个千兆SFP复用光口；
1-4个万兆SFP+端口（扩展）；
1个Console口；
1个RPS电源备份接口；

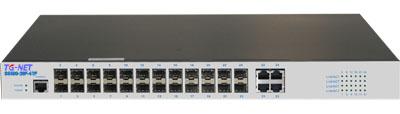

S5500-28F-4TF
24个千兆SFP光口；
4个10/100/1000M复用电口；
1-4个万兆SFP+端口（扩展）；
1个Console口；
1个RPS电源备份接口；

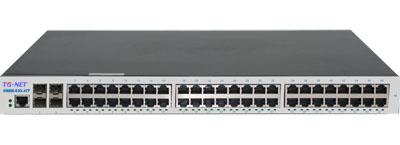

S5500-52G-4TF
48个10/100/1000M电口；
4个千兆SFP复用光口；
1-4个万兆SFP+端口（扩展）；
1个Console口；
1个RPS电源备份接口；
S5500-52F-4TF
48个千兆SFP光口；
4个10/100/1000M复用电口；
1-4个万兆SFP+端口（扩展）；
1个Console口；
1个RPS电源备份接口；
产品特点
n 丰富的端口类型，灵活的端口扩展
S5500系列交换机支持灵活的万兆扩展卡，用户可根据组网情况灵活选择1-4个万兆端口。S5500系列同时还提供多样化的千兆端口，如：24个千兆光口或电口，以及48个千兆光口或电口，能够满足大型网络汇聚或中小型网络核心的不同光和电的组网需求。
n 强大的转发性能
针对于骨干和核心网络大流量数据无阻塞的要求，S5500-28G/F-4TF提供高达392Gbps交换容量，全线速过滤转发294Mpps；S5500-52G/F-4TF提供高达392Gbps交换容量，全线速过滤转发294Mpps，保证核心骨干网络的数据无阻塞转发。
n 完善的安全控制策略
S5500系列支持基于端口的用户IP+MAC地址认证、MAC地址过滤；基于端口的802.1X认证、远程Radius、TACACS+认证；支持用户分级管理和口令保护；支持IP ACL、MAC ACL，有效防御ARP攻击和病毒；同时支持完善的风暴控制功能，可对广播、组播、单播等进行抑制。全方位安全控制，保证网络安全策略实时有效。
n 完备的可靠性保护机制
S5500系列通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；
支持快速生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；
支持工业级以太网环网协议EAPS/ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；
采用电信级的开关电源，并支持RPS电源热备份，具有防雷设计、防过压设计、防浪涌设计，电压可适应90～264V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。
n 便捷的管理维护
通过简单的可视化WEB界面，可对交换机的各种功能进行简单方便的操作；
支持SNMP网管对设备进行配置管理，为中小企业客户集中设备管理提供便利；
支持CLI命令行及远程Telnet管理，适合专业的网络管理人员；
支持SSH2.0等加密方式，使得管理更加安全；
支持PDP、LLDP协议，使网络管理更为简单；
支持SNTP时钟协议，可自动同步网络时间；
支持堆叠，把多台物理设备互相连接起来，使其虚拟为一台逻辑设备，用户可以将这多台设备看成一台单一设备进行管理和使用。
n 全面支持IPv6
S5500系列基于硬件的IPv4/IPv6 双栈平台，支持丰富的IPv4 和IPv6 三层路由协议、组播协议和策略路由机制，实现IPv4 到IPv6 的平滑升级。
S5500系列已经通过了国际最权威的IPv6 Ready 金牌认证，而且通过了信息产业部严格的IPv6 入网测试。既可以用于纯IPv4或IPv6网络，也可以用于IPv4到IPv6共存的网络，组网方式灵活，充分满足当前网络从IPv4向IPv6过渡的需求。
产品规格
项目 | S5500-28G-4TF | S5500-28F-4TF | S5500-52G-4TF | S5500-52F-4TF |
固定端口 | 24个10/100/1000M电口 | 24个千兆SFP光口 | 48个10/100/1000M电口 | 48个千兆SFP光口 |
4个千兆SFP复用光口 | 4个10/100/1000M复用电口 | 4个千兆SFP复用光口 | 4个10/100/1000M复用电口 | |
管理端口 | 1个Console口 | |||
扩展槽位 | 2个万兆扩展槽（后面板） | 2个万兆扩展槽（后面板） | ||
万兆扩展卡 | 1端口万兆SFP+扩展卡 | 1端口万兆SFP+扩展卡 | ||
2端口万兆SFP+扩展卡 | 2端口万兆SFP+扩展卡 | |||
交换容量 | 350Gbps | 350Gbps | ||
包转发率 | 96Mpps | 131Mpps | ||
工作温度 | —20~50°C | |||
存储温度 | —40~70°C | |||
工作湿度 | 10%～90%无凝结 | |||
存储湿度 | 5%～95%无凝结 | |||
外观尺寸 | 442（L)×316(W)×44.5(H)mm | 442（L)×374(W)×44.5(H)mm | ||
整机重量 | <4Kg | |||
输入电压 | AC：90～264V/50～60Hz，支持RPS电源热备份 | |||
整机功耗 | <80W | |||
业务特性
项目 | S5500-28G-4TF | S5500-28F-4TF | S5500-52G-4TF | S5500-52F-4TF |
支持协议标准 | IEEE 802.3ad,链路聚合协议； | |||
IEEE 802.3u,快速以太网标准； | ||||
IEEE 802.3ab,千兆以太网标准； | ||||
IEEE 802.3z,千兆以太网光纤标准； | ||||
IEEE 802.3ae,10G以太网标准； | ||||
IEEE 802.3x,全双工以太网数据链路层流控； | ||||
IEEE 802.1AB-2005,LLDP协议； | ||||
IEEE 802.1d，STP生成树协议； | ||||
IEEE 802.1w,快速生成树协议； | ||||
IEEE 802.1s,多生成树协议； | ||||
IEEE 802.1q,VLAN标准； | ||||
IEEE 802.1p,QoS/CoS服务质量 ； | ||||
MAC地址 | 支持8K MAC地址表； | |||
支持自动更新，双向学习； | ||||
VLAN | 最大支持4096个VLAN； | |||
支持基于端口的VLAN； | ||||
支持802.1Q标准的VLAN； | ||||
支持Super Vlan； | ||||
支持Private Vlan； | ||||
支持GVRP动态VLAN配置； | ||||
支持Vlan Stacking (QinQ)； | ||||
生成树 | 支持STP生成树协议； | |||
支持RSTP快速生成树协议； | ||||
支持MSTP多生成树协议； | ||||
端口汇聚 | 支持32组汇聚 ，每组最多支持8个端口 | |||
支持静态聚合、动态聚合 | ||||
端口镜像 | 支持多对一的端口镜像，对镜像源端口的数量没有限制 | |||
环网保护 | 支持工业级环网协议EAPS/ERPS | |||
端口流控 | 支持半双工基于背压式控制； | |||
支持全双工基于PAUSE帧； | ||||
端口限速 | 支持基于端口的输入/输出带宽管理 | |||
IP路由 | 支持静态路由； | |||
支持OSPF，RIP v1/v2，OSPFv2， BEIGRP，BGPv4； | ||||
支持策略路由； | ||||
支持路由策略； | ||||
IPv6路由 | 支持IPv6静态路由； | |||
支持手动隧道； | ||||
支持6to4隧道； | ||||
组播控制 | 支持IGMP Snooping； | |||
支持组播VLAN； | ||||
支持IGMP Proxy； | ||||
支持PIM-SM、PIM-DM、PIM-SSM； | ||||
支持MLD v1/v2 snooping； | ||||
DHCP | 支持DHCP Client； | |||
支持DHCP Snooping； | ||||
支持DHCP Relay； | ||||
支持DHCP Server； | ||||
冗余备份 | 支持VRRP，HSRP热备份路由协议 | |||
风暴抑制 | 支持对广播、组播、单播等进行抑制 | |||
安全特性 | 硬件支持IP ACL，MAC ACL； | |||
硬件支持基于端口的IP+MAC绑定； | ||||
支持MAC地址过滤； | ||||
支持IEEE 802.1x端口认证； | ||||
支持Radius认证； | ||||
支持TACACS+认证； | ||||
支持用户分级管理和口令保护； | ||||
QOS | SP（Strict Priorty），严格优先级轮转算法； | |||
WFQ (Weighted Fair Queuing)加权公平排队； | ||||
WRR (Weighted Round Robin)，加权优先级轮转算法； | ||||
Random Early Detect (RED)，随机早期检测算法； | ||||
Head Of Line，防止拥塞机制； | ||||
Best-Effort Service，尽力而为服务； | ||||
First come first served，先到先服务算法； | ||||
802.1p端口队列优先级算法； | ||||
Cos/Tos，QOS标记； | ||||
Differentiated Service，区分式服务； | ||||
网线线序 | 支持Auto-MDIX功能，自动识别直通网线和交叉网线 | |||
协商模式 | 支持端口自动协商功能（自协商传输速率和双工模式） | |||
系统维护 | 支持配置文件上传/下载； | |||
支持升级包上传/下载； | ||||
支持WEB恢复出厂配置； | ||||
支持Ping； | ||||
支持系统日志功能； | ||||
网络管理 | 支持软堆叠，集群管理； | |||
支持WEB界面管理； | ||||
支持CLI界面管理； | ||||
支持Telnet远程管理； | ||||
支持SSH 2.0； | ||||
支持SNMP网管； | ||||
支持RMON； | ||||
支持PDP； | ||||
支持LLDP； | ||||
支持SNTP客户端； | ||||
订购信息
设备名称 | 设备信息 |
S5500-28G-4TF | 24个10/100/1000M电口；4个千兆SFP复用光口；1个万兆扩展槽（最大支持4个万兆口）；1个Console口；带RPS电源备份接口 |
S5500-28F-4TF | 24个千兆SFP光口；4个10/100/1000M复用电口；1个万兆扩展槽（最大支持4个万兆口）；1个Console口；带RPS电源备份接口 |
S5500-52G-4TF | 48个10/100/1000M电口；4个千兆SFP复用光口；2个万兆扩展槽（最大支持4个万兆口）；1个Console口；带RPS电源备份接口 |
S5500-52F-4TF | 48个千兆SFP光口；4个10/100/1000M复用电口；2个万兆扩展槽（最大支持4个万兆口）；1个Console口；带RPS电源备份接口 |
万兆扩展卡 | 扩展卡信息 |
S5500-1SFP+ | 1端口万兆SFP+扩展卡（需配SFP+光模块） |
S5500-2SFP+ | 2端口万兆SFP+扩展卡（需配SFP+光模块） |
光纤模块 | 模块信息 |
SFP+-10GE-SX-MM850 | 万兆SFP+多模模块-(850nm,0.3km,LC) |
SFP+-10GE-LX-SM1310 | 万兆SFP+单模模块-(1310nm,10km,LC) |
SFP-GE-SX-MM850 | 千兆SFP多模模块-(850nm,0.55km,LC) |
SFP-GE-LX-SM1310 | 千兆SFP单模模块-(1310nm,20km,LC) |
SFP-GE-LX-SM1550 | 千兆SFP单模模块-(1550nm,80km,LC) |
