功能描述：
我公司研发的这款双光纤备份系列HDMI光端机有两个版本，一款是普通型，只支持视频和音频传输；另一个是增强型，这个版本除了普通型的功能外，还支持鼠标及键盘的KVM远程传输，本产品采用数字无压缩传输方案，图像细节无丢失，能够实现单机到600p到1080PHDMI输入，传输距离超过20Km。画面稳定不撕裂。超小的传输延迟（小于16ms）。采用双光纤备份技术，主要用于因为光纤或者光模块损坏导致设备无法工作而又不能中断工作情况。
◆ 采用高速FPGA，实现了全数字，无压缩视频传输。
◆ 支持双光纤冗余备份，支持无缝切换。
◆ 自动识别输入信号和配置各种显示模式。
◆ 内置自动均衡，画面清晰稳定。
◆ 内置ESD保护电路，能有效防止静电损害，防止雷击。
◆ 支持RS232 串口控制。
◆ 平均无故障时间大于10万小时。
◆ 增强版可以支持鼠标键盘同步传输。
◆ 安装简单，即插即用，无需设置。
二．主要特征：
（1）强大的透传功能
本串口使用IO透明传输的功能，能够实现192000Hz以下的任何串口或者自定义的双线双工数据传输。
（2）数据运算能力强
数据并行处理，输出端口各占用一个通道，每通道数据带宽达到4.95G/S，完全能满足单路输出1920X1080/60HZ（148.5MHZ）的高分辨率显示，高速运动画面无撕裂，不丢帧，不花屏，无图像追赶现象。
（3）纯硬件结构设计
采用纯硬件结构设计，无操作系统，不存在板卡式结构设计的那种会死机、蓝屏的缺陷，无系统崩溃风险，可全年持续工作，并支持多台级联，实现长距离传输。
（4）超低功耗设计
处理器采用先进的FPGA进行设计，单端最大功耗不超过8W（12V 0.3A）。相比其他方案， 我们的双光纤备份光端机具有超低功耗，有更长的使用寿命和更出色的稳定性。

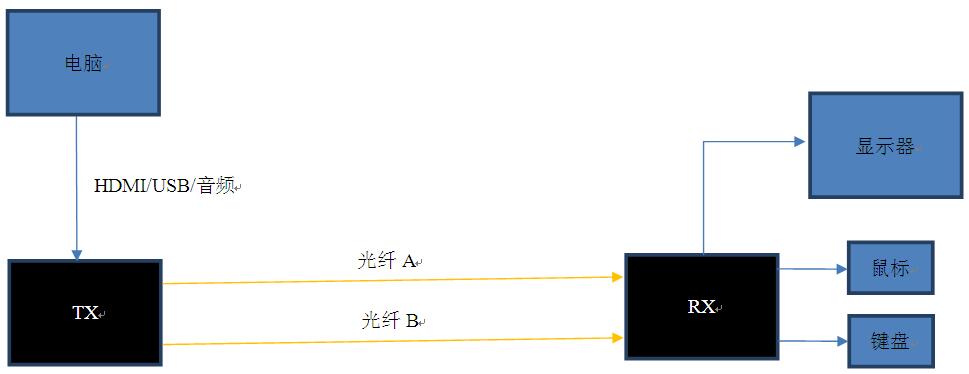

四．拓扑图：
五．接口说明：
接口名称 | 功能 |
12V | 请使用配送的12V 1A的电源适配器 |
HDMI IN | HDMI信号输入，连接电脑或者其它的HDMI信号输出设备。 |
HDMI OUT | HDMI信号输出，连接显示器或者电视。 |
KEY | 1.HDMI IN 接到特定的需要学习显示器上，长按3秒，OPT1开始闪烁，大约5秒， OPT1开始闪烁常亮，学习完毕。本设备把显示器的EDID学习到本机。 2.如果HDMI IN端不接任何设备，长按3秒，OPT1开始闪烁，大约5秒，OPT1开始闪烁常亮，学习完毕。本设备EDID恢复出厂值。 |
AUDIO IN | 音频输入：独立音频为双声道最高48K采样率的音频。独立音频优先级高于随路音频。 |
AUDIO OUT | 音频输出：独立音频为双声道最高48K采样率的音频。独立音频优先级高于随路音频。 |
指示灯 | OPT1 ：第一路光纤接收状态，常亮为正常。 OPT2 ：第二路光纤接收状态，常亮为正常。 VIDEO ：视频输入是否正常，常亮为正常。 POW ：供电指示灯，常亮为正常。 |
RS232 | 50~192000Hz的双向RS232接口。 |
PC | 连接到电脑或者DVR/NVR的USB口上。 |
KEYBOARD/MOUSE | 连接键盘鼠标，可以支持PS2和USB键盘鼠标混合使用。 |
OPT1，OPT2 | TX插入蓝色SFP光模块，RX插入黄色SFP光模块。 |

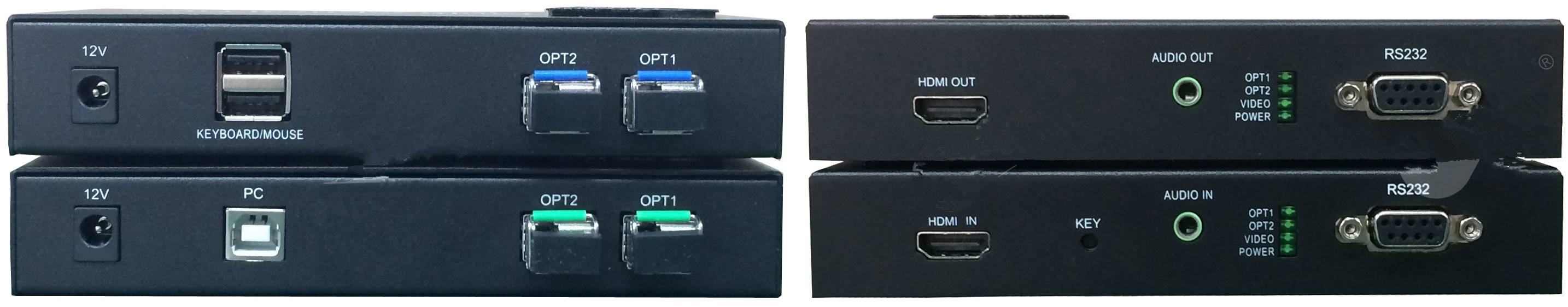

六．产品图片：
七．应用场合：
三．产品参数：
光模块参数 | 发射光功率 | -5dBm~-8dBm |
接收灵敏度 | -28dBm | |
光模块接口 | LC | |
光纤类型 | 单模单纤 | |
传输距离 | 1m~60Km(1.4KM,10KM，20KM，60KM四种光模块) | |
HDMI参数 | 输入输出速率 | SD：270Mbps HD：1.485Gbps FULLHD：4.95G/S |
支持分辨率 | 1920*1080@60p/60i/50p/30p/25p/24p 1280*720@60P 480i，576i | |
视频电气特性 | 接头 | 标准HDMI |
数据速率 | 支持1920*1080@60Hz及以下分辨率 | |
信号摆幅 | 0.3V（vpp） | |
交流阻抗 | 100欧姆 | |
信号耦合方式 | 交流耦合 | |
HDMI最大线缆长度 | 1.4b标准HDMI>3m | |
反向控制信号 | 电平类型 | TTL |
连接器类型 | DB9串口 | |
码率 | 50~192000Hz | |
电源参数 | 电压 | 直流12V 1A |
最大功耗 | 接收端+发送端共10W |
