高清数字光端机是一款在单芯光纤上传输任意2路正向或反向高清HDMI/DVI/VGA/SDI数字信号的光纤传输产品，还可以同时传输独立音频信号以及数据业务，并且可以实现高清信号的相互转换，可以实现点对点传输、一点对多点传输、多点对多点传输，工业级设计、内置电源、组网灵活，安装方便、施工成本低、布线简单，可应用于视频广告、数字家庭、多媒体应用远距离视频会议以及演出等行业。
一、产品图片
二、性能特点
● 支持单芯光纤（单模/多模）传输8路高清信号。
● 支持多种信号HDMI/DVI/VGA/SDI（可选）。
● 支持任意2路高清信号正向反向传输。
● 支持多种分辨率720P、1080I、1080P。
● 支持独立音频通道，可实现HDMI音频加嵌解嵌。
● 可实现多种数据接入RS232、RS485、RS422等。
● 可实现多种高清接口互转输出。
● 支持EDID学习功能，兼容多种显示设备。
● 内置工业级电源。
● 内置ESD静电保护电路，全方位保护系统安全。
● 支持MixOptMatrix光纤接入平台。
● 支持SNMP网管功能。
● 符合RoHS认证标准。
● 低功耗和即插即用的免调试安装。

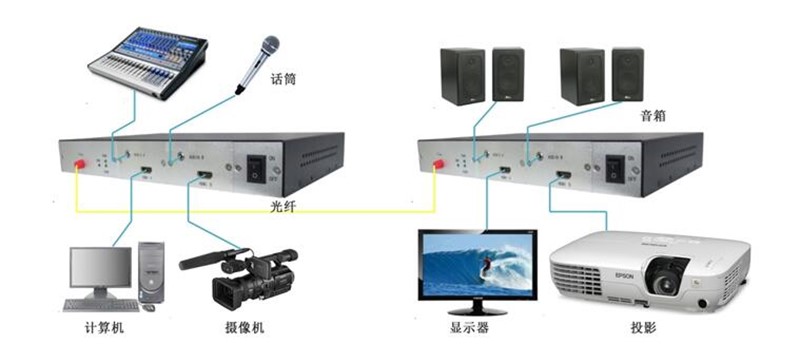

四、应用方案
三、技术参数
视频 | 参数名称 | 详细说明 |
信号类型 | HDMI/DVI/VGA/HD（3GP）-SDI数字视频信号 | |
支持最大分辨率 | 1920X1080@60Hz | |
视频通道 | 4路视频通道 | |
阻 抗 | 100Ω | |
输入/输出电平 | 0.7Vp-p | |
音频端口 | Audio | HDMI/SDI内嵌式音频 |
Audio | 3.5mm 音频接口 | |
数据端口 | 接口 | 凤凰端子 |
类型 | RS232、RS485、RS422 | |
光纤 | 接 口 | FC、SC、LC、ST（可选） |
类 型 | 50/125u多模、62.5/125u多模、9/125单模 | |
波 长 | 1310nm&1470nm～1610nm | |
接收灵敏度 | （-30dBm） | |
物理参数 | 工作电源 | 220VAC to 12VDC/1A |
工作温度 | （－35℃～70℃） | |
外型尺寸 | 19英寸1U机架 |
