产品概述

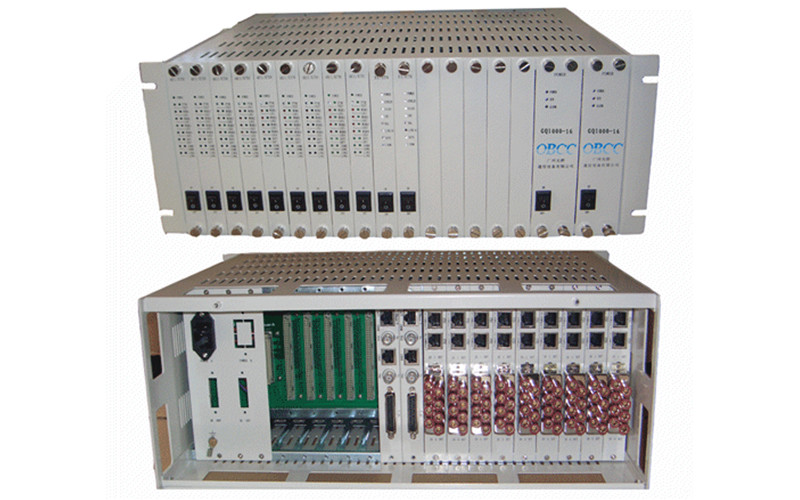

GQ1000-16协议转换器机架为4U标准19英寸机框式结构，提供16个业务插槽和2个电源插槽，网管卡和GQ1000系列接口转换器卡可以插在任一个业务插槽上。GQ1000-16采用业务卡和接口适配卡分开的方式，这样既方便业务卡的更换，同时又保留了机框式设备的灵活性。
网络管理系统是集中式网络设备管理平台，用于管理、维护、操作本公司生产的GQ1000系列协议转换器设备，可以为客户节省人力、物力方面的投资，降低管理成本。
技术指标
◆ 双电源备份；
◆ 提供16个业务插槽和2个电源插槽。
◆ 支持多种业务插卡混插。
◆ 业务卡和接口适配卡分离，便于维护。
◆ 完善的网络管理功能，网管卡占用一个业务插槽。
◆ 集中监控到公司全系列产品，包括本端和远端设备。
◆ 实现集中式机框设备混插业务卡管理。
◆ 主控计算机集中监控，主控计算机与被监控设备之间采用RS232或以太网接口相连。
◆ 采用分层管理模式，即网络、子网和网元的组织管理方式，层次分明，告警直观，
查询快捷方便。
◆ 自动搜索子网连接，自动生成子网连接拓扑结构和拓扑图。也可手动建立子网拓扑。
◆ 只需添加新的网元模块，即可管理本公司新的通信设备，具有很强的适应性和扩展性。
◆ 三级安全权限，保护网络数据和设备的安全运行。
◆ 面向对象的设计方法，模块化结构，便于系统管理和软件升级。
◆ 系统运行于Windows平台，友好的人机界面。
结构和功能说明
管理系统的功能包括子网维护、子网配置、网元管理、告警管理、日志管理、通信连接、安全配置、软件升级、报表统计登功能。
1．子网维护和配置：包括自动/手动建立子网连接，修改、保存和删除子网，
配置网元连接关系等
2．网元管理：包括网元的故障管理、配置管理、帐务管理、性能管理和安全管理。
3．告警管理：包括网络中各种告警信息的显示、配置、保存等功能。
4．日志管理：包括系统告警日志、操作日志等日志的保存、显示等功能。
5．通信连接：包括系统于网元连接的建立、连接的配置管理和数据的传输等功能。
6．安全配置：包括安全权限的设置、操作权限的分配和帐号登陆等功能。
7．软件升级：包括系统软件版本升级、添加新网元设备、网元设备软件升级等功能。
8．报表统计：包括系统运行参数、网元参数的统计、显示、分析和报表打印等功能。
管理系统参数
◆ 系统最大可管理子网数100个。
◆ 每个子网最大包括100个网元。
◆ 管理计算机与网元连接方式：RS232、以太网。
◆ 每个网元查询间隔：1秒。
◆ 操作系统： Windows 98/2000/XP，建议使用Windows XP。
◆ 硬盘需求：100MB。
