产品概述

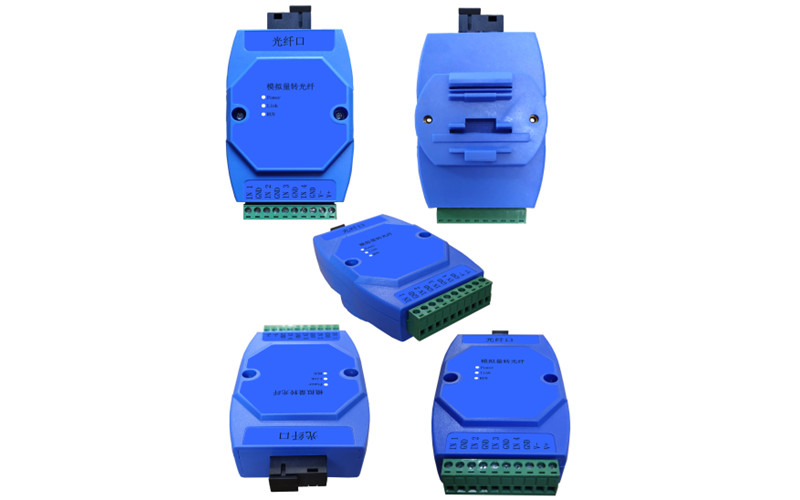

电流量光端机是将0-20mA电流转为光纤信号的模块，分为发送和接收两个设备。发送模块将电流信号转变为光信号，通过光纤传输，接收端将光信号还原为电流信号。可以延长通信距离，最远可以达到20公里到40公里。采用光信号传输，模块有很好的抗电磁干扰能力。专用的光纤通信芯片设计电路，使数据通信稳定可靠，可用于比较恶劣的工矿环境。提供了优良的EMI/RFT特性。可以任意定制为电流量或者电压量。接线方式可以使二线制、三线制、四线制。
接线示意图
（1）二线制接线
（2）三线制接线
（3）四线制接线
分类 | 参数 | 数值 |
硬件 | 工作电压 | DC 9-30V |
工作电流 | 60mA@12V | |
接线端子 | 标准5.08间距 | |
接口 | 发送端4路模拟量输入，接收端4路模拟量输出。（模拟输入输出接口接线方法请参与下面的接线说明） | |
AD精度 | 12位 | |
AD采样率 | 20KHz | |
DA精度 | 12位 | |
采集精度 | 0.4%（常温） | |
电流范围 | 0-20ma | |
电流通道数 | 可订购1-4路 | |
光纤接口 | SC/FC/ST 单/双纤可选 | |
光纤波长 | 多模1310 nm，单模1310 nm/1550nm | |
光传输距离 | 多模：2KM 单模：20KM（可订购40KM） | |
指示灯 | 3个 | |
其他 | 尺寸 | 102mm x 73mm x 43mm |
工作温度 | -30~70℃ | |
存储温度 | -40~85℃ | |
湿度 | 5%~95%（无凝露） |
