PD500系列POE分离器
产品概述
PD500系列POE分离器是一款经济实用基于IEEE 802.3af/at标准的高可靠性POE远程受电设备，可以将通过网线传输的电力与数据信号分离。与符合IEEE 802.3af/at标准的POE交换机（如P3008-8POE-150W等）或PSE供电器（如PSE501G-30W）配套使用，可为不支持POE的终端设备同时提供电源和数据。PD500系列POE分离器可输出5V/9V/12V三种电压，配合POE供电设备使用，可灵活拓展无线城市、安防监控等POE使用场合，而不受电力线布局限制。

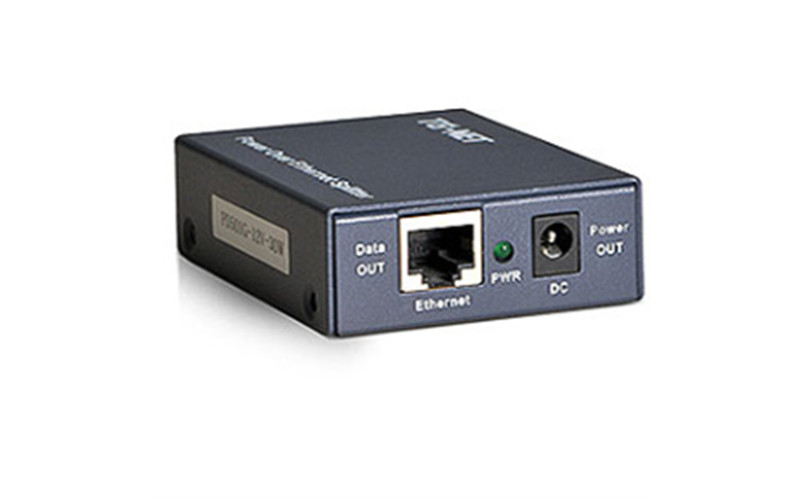

产品外观
PD501-12V-15W
2个10/100M电口(1个POE口）；
IEEE 802.3af标准；
最高输出功率15.4W；
PD501G-12V-15W
2个10/100/1000M电口(1个POE口）；
IEEE 802.3af标准；
最高输出功率15.4W；
PD501G-12V-30W
2个10/100/1000M电口(1个POE口）；
IEEE802.3af/at标准；
最高输出功率30W；
产品特点
△ 符合国际标准IEEE802.3af(15.4W)， IEEE802.3at（30W）；
△ PD受电端支持36V-57V各种电压转输，自动感应来自PSE供电模块所提供的电源；
△ 通过5V/9V/12V等多种输出轻松安装非POE终端接入POE网络；
△ 支持电路隔离保护，有效保护用电设备；
典型应用
产品规格
项目 | PD501-12V-15W | PD501G-12V-15W | PD501G-12V-30W |
固定端口 | 2个10/100电口(1POE口） | 2个10/100/1000M电口(1POE口） | 2个10/100/1000M电口(1POE口） |
供电标准 | IEEE802.3af | IEEE802.3af | IEEE802.3af/at |
最高输出功率 | 15.4W | 15.4W | 30W |
POE脚位 | 1/2(+)，3/6(-)与 4/5(+),7/8(-)相容 | ||
工作温度 | -20~50°C | ||
存储温度 | -40~70°C | ||
工作湿度 | 10%～90%无凝结 | ||
存储湿度 | 5%～95%无凝结 | ||
外观尺寸 | 80（L)*55(W)*31(H)mm | ||
输入电源 | DC 48V/0.3A | DC 48V/0.3A | DC48V/0.6A |
输出电压 | 5V/2A；9V/1.1A；12V/1A | 5V/2A；9V/1.1A；12V/1A | 5V/4.5A；9V/2.3A；12V/2A |
DC接头规格 | 5.5*2.1mm(外径*内径) | ||
整机重量 | 145g | ||
LED指示灯 | 电源指示灯（绿色） | ||
物理介质 | 10/100Base-TX：3/4/5类双绞线，支持最大传输距离100m | ||
1000Base-T：5类双绞线，支持最大传输距离100m | |||
网线线序 | 支持Auto-MDIX功能，自动识别直通网线和交叉网线 | ||
协商模式 | 端口支持自动协商功能（自协商传输速率和双工模式） | ||
订购信息
设备名称 | 设备信息 |
PD501-12V-15W | 2个10/100电口；1个POE端口；IEEE 802.3af标准；最高输出功率15.4W； |
PD501G-12V-15W | 2个10/100/1000M电口；1个POE端口；IEEE 802.3af标准；最高输出功率15.4W； |
PD501G-12V-30W | 2个10/100/1000M电口；1个POE端口；IEEE 802.3af/at标准；最高输出功率30W； |
