1. 产品简介

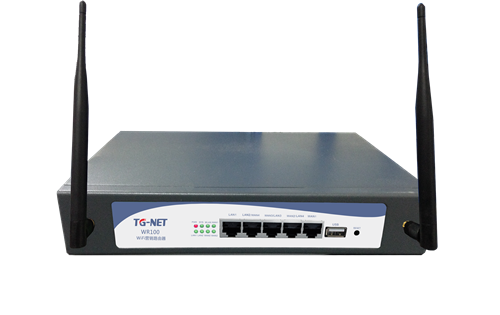

WR100是一款能实现微信认证与营销的高性价比路由器，满足商家进行广告营销与推送，同时集成AC功能方便管理门店无线AP；支持PPTP、L2TP、IPSec VPN与多LAN，保证中小型门店与总部无障碍联通的同时有全方位的安全保障。
2. 产品描述
l 懂营销
WR100支持微信认证，与TG云端关联后，用户需关注商家公众号认证后才能上网；TG云端支持多个广告配置模块，支持图文、链接等广告形式，商家可自定义设置微信推送广告，实现广告营销的同时也增加了公众号粉丝。
（注：后续会增加对微博、QQ、手机认证等的支持）
l 慧管理
WR100支持无线控制器功能，可同时管理8个AP，实时查看所管理AP的状态，随时知晓网内每个地方的AP在线情况及用户接入情况，能对AP进行配置统一下发，轻松掌控内网无线。
l 保安全
WR100支持多类VPN，满足各类远程安全连接访问需求；同时支持多LAN，可实现每端口划分VLAN，不同VLAN可配置不同IP，完全实现端口间隔离，确保内网安全无风险。
l 易管控
WR100支持云端远程管理，中小场所使用WR100设备并加入TG云端后，可实现云端统一管理加入的设备，实现总店对分店的网络管控，节省维护成本。
3. 业务模型

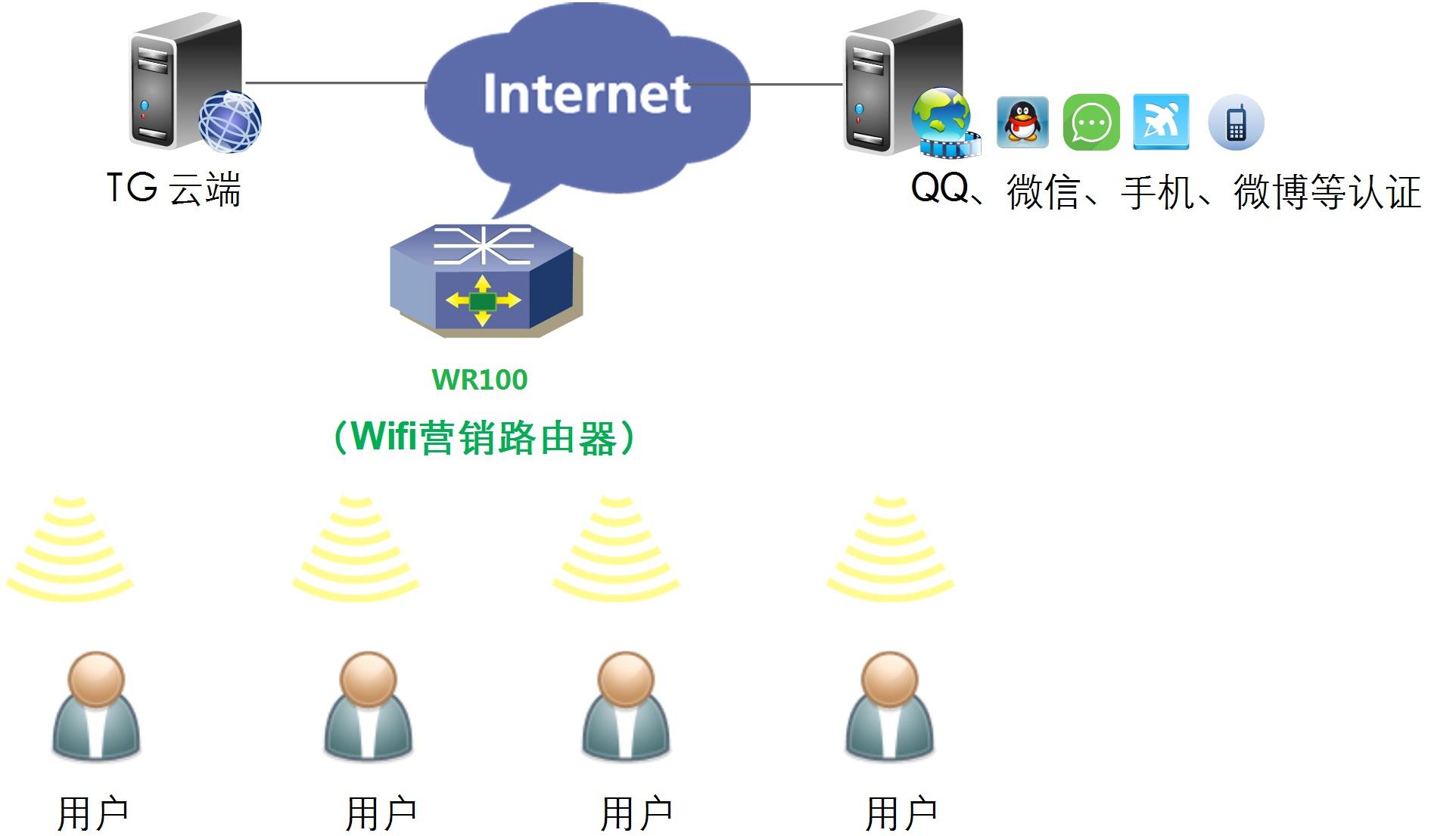

A、小型场所（如咖啡店、连锁店分店、银行各地小型网点/营业厅等）
采用一台WR100，自带无线AP功能，可以实现门店wifi网络覆盖，满足客户的无线上网需求。同时WR100支持无线认证功能，包括微信认证、微博认证、QQ认证、手机短信认证，配合TG云端系统，可推广微信广告、微博广告等，实现wifi营销。典型拓扑如下所示：

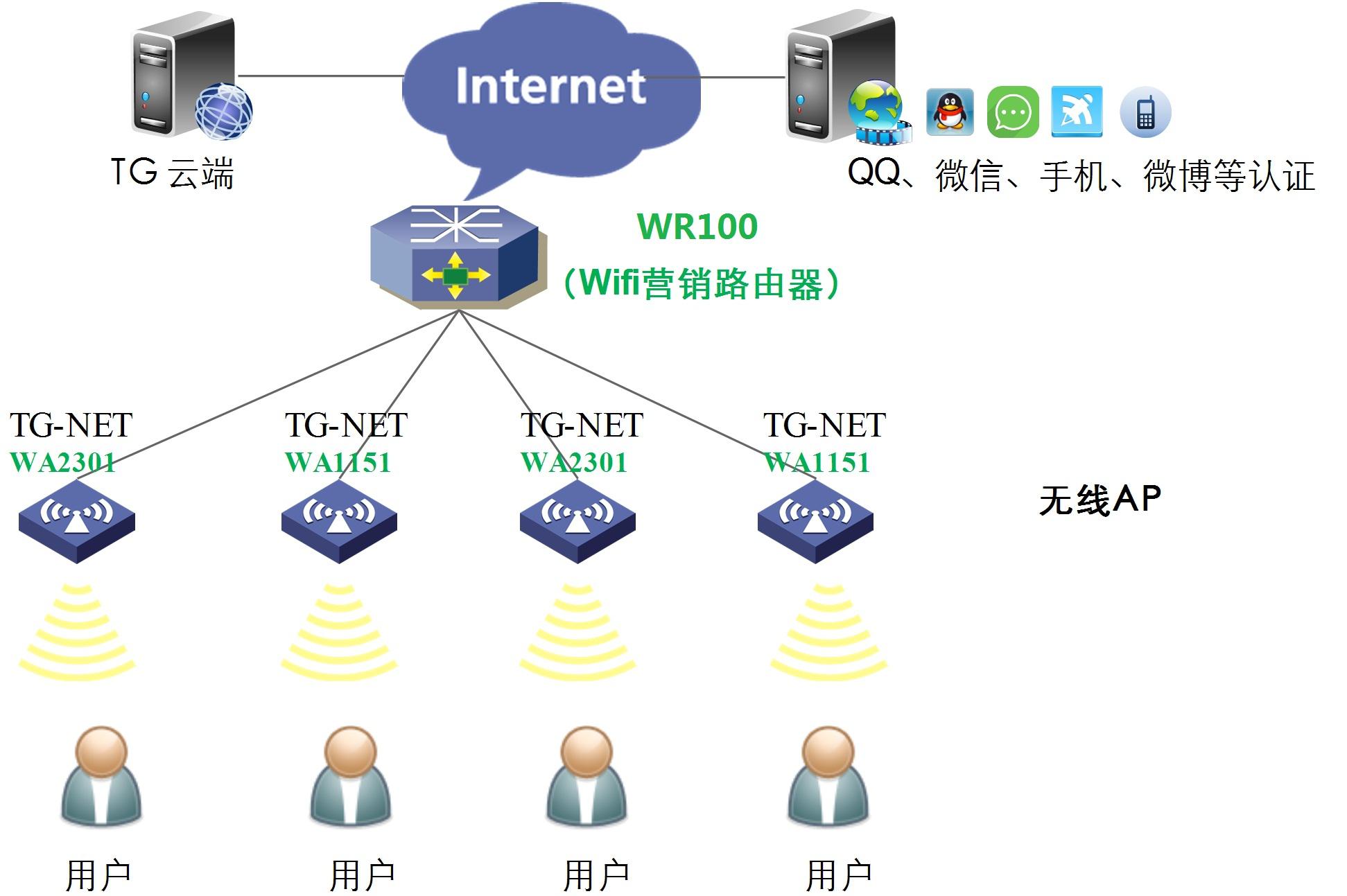

B、中型场所（如多层咖啡厅、快捷酒店/宾馆等）
可采用一台WR100加几台无线AP设备如WA2301、WA1151来延伸、扩展无线覆盖范围。WR100除了支持无线认证功能，配合TG云端系统，实现wifi营销外，还可统一管理下挂AP设备（内置AC模块），实现门店内部的集中管理。
C、大型场所（如商超、大型酒店、学校、机场等场所）
对于大型门店商家，无法用一台WR100实现全覆盖、大带机量、庞大用户接入数的情况，推荐采用一台RE系列路由器（普通上网行为管理路由器），通过交换机（如P2018M）下挂几台无线AP，再旁挂TG云盒子M-5的组网来实现。相当于Wifi营销路由器功能分成两台设备来实现：RE系列路由器实现普通路由功能，TG云盒子M-5支持无线认证功能、AC管理功能（实际还支持网络诊断、网络拓扑、交换机管理等TG云平台功能），配合TG云端系统，来实现wifi营销。
4. 硬件规格
4.1参数
项目 | 描述 |
CPU | 580MHz网络处理器 |
二级缓存 | 无 |
Memory | 64MB DDR2 |
Flash | 16MB |
Lan /Wan口 | 1个固定WAN口，1个固定LAN口，3个LAN/WAN复用口（百兆RJ45） |
Wifi | 300M（802.11N）（2根天线） |
USB口 | 一个USB2.0接口 |
机箱 | 230mm×153mm×40mm |
电源 | AC：110-240V ~ 50-60Hz |
4.2工作环境
项目 | 描述 |
工作温/湿度 | —20~50°C，10%～90%无凝结 |
存储温/湿度 | —40~70°C，5%～95%无凝结 |
5. 软件功能
网络协议 | 基础协议 | 支持IPV4 TCP/IP 协议栈 |
IP路由 | 支持静态路由、策略路由 | |
DNS | 支持DNS Client/Proxy； | |
支持基于3322 DDNS； | ||
DHCP | 支持DHCP Client、DHCP Server | |
网络互连 | PPPoE | 支持PPPoE Client |
静态IP | 支持基于端口的IP地址配置； | |
支持基于802.1Q的子接口管理； | ||
动态IP | 支持端口动态获取IP地址 | |
3G拨号 | 支持USB口3G拨号功能 | |
工作模式 | 路由模式 | 支持路由转发模式 |
NAT模式 | 支持NAT地址转换（动态、静态、反向地址转换） | |
混杂模式 | 支持路由模式、NAT模式混杂模式 | |
主备模式 | 支持主备线路工作模式 | |
流量控制 | 常规流控 | 支持基于IP及网段的流量控制； |
支持多线连接不同的运营商网络，根据路由策略实现负载分流； | ||
智能流控 | 支持基于七层协议智能流控，应用分流； | |
支持一键智能流控； | ||
智能均衡 | 支持根据实时流量情况对负载均衡策略进行自动调整 | |
网络安全 | ACL | 支持基于IP及网段的访问控制列表； |
支持基于端口的访问控制列表； | ||
支持基于MAC地址的访问控制列表； | ||
ARP防御 | 支持IP/MAC绑定、ARP攻击防御、APR信任机制 | |
攻击防御 | 支持连接数限制，并支持单独对UDP、TCP连接数进行限制； | |
支持MAC过滤； | ||
可防止短包、防止碎片包； | ||
支持DDoS攻击、洪水攻击、SYS攻击防御； | ||
上网行为管理 | 协议识别 | 支持HTTP协议、网络游戏、网络电视、网络音乐、网络电话、P2P下载、聊天软件、股票交易、移动应用等协议识别 |
七层应用管理 | 支持过滤QQ/TM、WEBQQ、邮件QQ、MSN、飞信、SKYPE、阿里旺旺等聊天软件； | |
支持P2P等多线程下载软件的管理 | ||
支持股票软件的管理 | ||
支持应用分类管理 | ||
支持基于ip的应用程序管理 | ||
支持自定义应用分类管理 | ||
支持基于IP及网段的访问控制列表； | ||
支持基于端口的访问控制列表； | ||
支持基于MAC地址的访问控制列表； | ||
WEB安全 | 禁止网络发帖、禁止网络登陆邮箱、URL关键字过滤、文件后缀名过滤 | |
Wifi营销 | AP管理 | 支持内网AP管理（8个AP以内） |
无线认证 | 微信认证 | |
网络应用 | 端口映射 | 支持一对一、一对多的端口映射 |
通告系统 | 支持账户到期提醒、阻止上网通告、推送公告、首页强推 | |
共享破解 | 支持破解运营商网络尖兵等共享限制 | |
VPN | L2TP | 支持 |
PPTP | 支持 | |
多LAN | 多LAN | 支持端口划分VLAN，不同vlan可以设置不同IP |
监控统计 | 性能统计 | 支持图形化CPU、内存的实时利用率统计 |
流量监控 | 支持全局流量统计、每个IP的流量统计 | |
连接数统计 | 支持全局连接数统计、每个IP的连接数统计 | |
PC统计 | 支持在线PC统计 | |
系统管理 | WEB管理 | 支持WEB可视化管理，并支持中/英文双语切换 |
网络诊断 | 支持Ping检测、Traceroute路由跟踪、Nslookup域名查询 | |
时间设置 | 支持NTP时钟服务器，自动同步时间 | |
固件升级 | 支持在线云端升级，本地升级固件两种方式 | |
协议升级 | 支持在线云端升级、本地升级协议库两种方式 | |
配置管理 | 支持配置备份、配置恢复、配置恢复出厂 | |
日志管理 | 支持本地日志、远程日志服务器 | |
USB存储 | 支持USB存储功能 |
