武汉小型百兆1光1电工业级光纤收发器

武汉小型百兆1光1电工业级光纤收发器

  • 型号: HTXD-GYF200BM
  • 品牌: 华通鑫达
  • 产地: 武汉

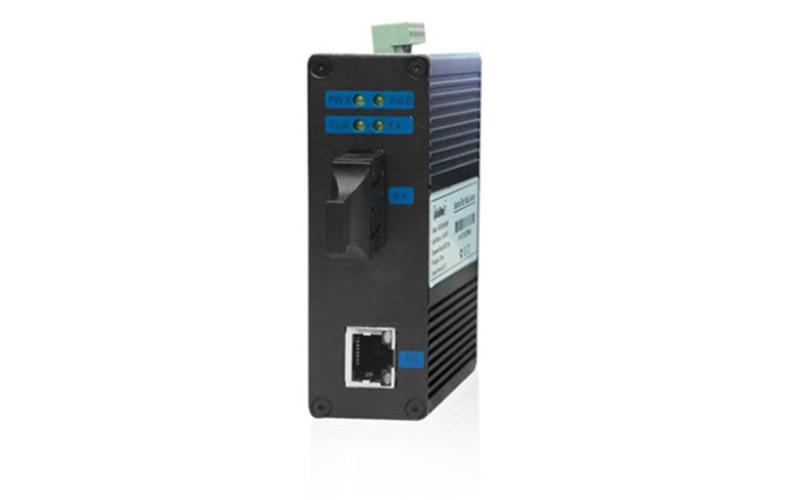

小型百兆1光1电工业级光纤收发器

产品描述:

      HTXD-GYF200BM系列工业级光纤收发器(工业级光电转换器)是专为严酷苛刻的工业环境而设计的,可以实现1个10/100Base-Tx双绞线电信号和1个100Base-Fx光信号之间的转换。

      HTXD-GYF200BM系列工业级光纤收发器工作温度范围-40℃~ +85℃,提供宽压双电源输入,导轨或壁挂式安装,通过危险环境认证并符合FCC、CE标准。可靠的工业级设计可以保证您的自动化系统无间断稳定运行。所有型号皆通过100%烤机测试。

      产品采用国内外知名品牌的光模块,具有超低传输时延和线速转发能力,它将网络传输的距离从100米的铜线极限扩展到80公里。光接口支持的传输距离有2km(多模)、20km、40km、60km、80km(单模),支持多模双纤、单模双纤、单模单纤三种光纤传输模式,扩展了用户的需求;电接口支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测。

产品特点:

△ 工业以太网系列,专为严酷苛刻的工业环境而设计
△1个10/100Base-Tx电口,1个100Base-Fx光口
△电接口(RJ45接口)支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测
△ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式,SC/ST/FC/LC接口可选
△传输距离系列齐全,可实现长达80公里的传输
△ 超低位延迟和弹性缓存技术:采用“存储转发”模式,无缝连接不同速率设备,工作模式自适应
△ 支持宽范围交直流输入
△ 支持内部隔离,冗余双电源输入
△电源支持过载保护、防反接保护
△ 符合工业四级电磁兼容性要求
△ 超强防雷功能:采用进口防雷器件,防雷击,可抗感应高压,防浪涌等
△防雷等级:电源接口四级防雷
△ 无风扇高效散热,降低修复时间
△IP40外壳防护等级,能够经受住恶劣环境的考验
△ 导轨或壁挂式安装
△宽温型:工作温度-40℃~ +85℃
△ 通过危险环境认证并符合FCC、CE标准
△ 所有型号皆通过100%烤机测试,保修期:5年


技术参数:

技术参数

参数描述

交换属性

MAC地址表:8K
包缓冲区:1Mbit
包转发率:200Mbps
交换延迟:<5μs

数据交换方式

存储转发(Store-and-Forward)

最大过滤速度

148800pps100M

以太网电接口

接口数量

1

协议标准

IEEE802.3IEEE802.3u 10/100Base-Tx

速率

10/100Mbps自适应

双工模式

全/半双工

连接方式

网线交叉/直连自适应

传输距离

五类双绞线:100m

接口类型

RJ45接口

以太网光接口

接口数量

1

协议标准

IEEE802.3u 100Base-Fx

速率

100Mbps

波长

1310nm/1550nm

传输距离

多模双纤:2km
单模双纤/单模单纤:20km40km60km80km

接口类型

LC/SC/ST/FC接口可选,单模光纤或多模光纤

电源

输入电压:24VDC6 ~ 36V DC),冗余双电源输入,可支持更宽电压(6 ~ 60V DC
输入电流:<0.5A@24V DC
过载保护:支持
反接保护:支持
冗余保护:支持
接入端子:45.08mm间距插入式端子

机械特性

外壳:IP40防护等级,纯铝合金材质
尺寸:98mm() x 78mm() x 32mm()
重量:270g
安装方式:DIN导轨安装

工作环境

工作温度:-40°C ~ +85°C
储存温度:-40°C ~ +85°C
相对湿度:5 ~ 95%(无凝露)

行业标准

安规:UL 60950-1
EMIFCC Part 15 Subpart B Class AEN 55022 Class A
EMS
EN61000-4-2防静电:±8KV接触放电,±15KV空气放电
EN61000-4-3电磁场:10V/m(801000MHz)
EN61000-4-4瞬时高压:±4KV电源线,±2KV数据线
EN61000-4-5浪涌电压:±4KV/CM±2KV/DM电源线,±2KV数据线
EN61000-4-6防传导:3V(10KHz150KHz)10V(150KHz80KHz)
机械:IEC60068-2-6(振动)  IEC60068-2-27(冲击)  IEC60068-2-32(自由跌落)
工业:IEC61000-6-2
铁路:EN50155,EN50121-4
交通控制:NEMA TS-2

质保

保修期:5




订购信息:

产品型号

产品描述

工业级10/100M双纤光纤收发器

HTXD-GYF200BMM

110/100Base-Tx电口、1100Base-Fx 光口、多模2KM、宽温型-40+85°C

HTXD-GYF200BMS20

110/100Base-Tx电口、1100Base-Fx 光口、单模20KM、宽温型-40+85°C

HTXD-GYF200BMS40

110/100Base-Tx电口、1100Base-Fx 光口、单模40KM、宽温型-40+85°C

HTXD-GYF200BMS60

110/100Base-Tx电口、1100Base-Fx 光口、单模60KM、宽温型-40+85°C

HTXD-GYF200BMS80

110/100Base-Tx电口、1100Base-Fx 光口、单模80KM、宽温型-40+85°C

工业级10/100M单纤光纤收发器

HTXD-GYF200BMSF/20

110/100Base-Tx电口、1100Base-Fx 光口、单纤单模20KM、宽温型-40+85°C

HTXD-GYF200BMSF/40

110/100Base-Tx电口、1100Base-Fx 光口、单纤单模40KM、宽温型-40+85°C

HTXD-GYF200BMSF/60

110/100Base-Tx电口、1100Base-Fx 光口、单纤单模60KM、宽温型-40+85°C
